Dobson 500mm, le plus gros télescope de Vendée !

Cahier des charges :

Le diamètre :

Nous voulons réaliser un télescope d’un diamètre assez conséquent pour se faire plaisir tout en restant raisonnable. Le raisonnable fait que, dans notre région, un 500mm de diamètre est largement suffisant car nous n’avons les conditions météo pour aller au delà. De plus, nous voulons un télescope transportable, ce qui limite aussi le diamètre. Le 500 s’imposait de lui même.

La focale :

Ce télescope sera principalement utilisé pour le ciel profond. Un courte focale est donc souhaitable, au environ de 4 ou 5.

La structure :

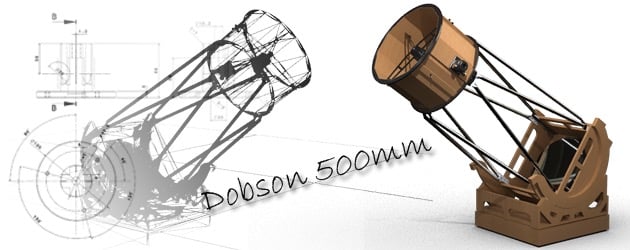

De part nos compétences en interne, nous avons dessiné ce télescope en CAO afin d’optimiser un maximum les pièces. Celui-ci est optimisé pour son poids pour conserver sa portabilité tout en conservant sa rigidité. De plus, utilisé avec le grand public, nous voulons un télescope peu fragile.

Les matériaux :

Nous avons opté pour le bois pour sa qualité thermique, pour sa qualité d’absorption des vibrations. L’inox pour sa résistance à l’oxydation, pour sa qualité de soudage et parce qu’il est plus facile à découper en laser que l’aluminium (moins de risque pour la laser).

Descriptif technique :

Les miroirs :

Nous avons utilisé le logiciel NEWT pour obtenir les différents paramètres optiques.
(http://www.dalekeller.net/ATM/newtonians/newtsoft/newtsoft.htm)

Voilà les résultats :

Specifications/Dimensions:
Unit of Measure ————– mm
Primary Mirror Diameter —— 500.0
Focal Length —————– 2000.0
Focal Ratio —————— 4.0
Tube Inside Diameter ——— 580.0
Tube Thickness ————— 10.000
Focuser Height ————— 120.0
Focuser Inside Diameter —— 50.8
Focuser Extra Travel ——— 20.0
Focuser Camera Travel ——– 30.0
Diagonal Minor Axis ———- 120.0
Diagonal Offset ————– 7.5000
100% Illumination Diameter — 3.2679
75% Illumination Diameter —- 67.954
Front Aperture Diameter —— 557.57
Mirror Face to Focuser Hole — 1530.0
Focuser to Front End of Tube – 200.0
Mirror Face to Back of Tube — 250.0
Tube Length —————— 1980.0

Puis, vérification manuelle…

D = diamètre du miroir principal 500.00 mm
f = distance focale du miroir principal 2000.00 mm
a = petit côté du miroir plan choisi 100.00 mm
p = distance du foyer à l’axe optique du miroir principal 340.00 mm
—>>> 550mm (diam. Int) / 2 + 5 mm (ep. Paroi) + 60mm (tirage)
d = diamètre du champ de pleine lumière 0.50 °

CPL (champ pleine lumière réel) 17.45 mm

a = petit côté du miroir plan calculé 99.49 mm
b = grand côté du miroir plan calculé 140.70 mm

Un article sera rédigé plus tard pour expliciter ces calculs.

Une fois le miroir choisi, il nous restait à trouver un fournisseur. Cela s’est révélé être une telle aventure que nous allons attendre un peu avant d’en parler. A suivre donc ;o)

Le barillet :

Nous avons utilisé le logiciel Plop (http://www.davidlewistoronto.com/plop/) pour calculer le nombre de points nécessaire au miroir. Le miroir qui est commandé fera dans les 60mm d’épaisseur.

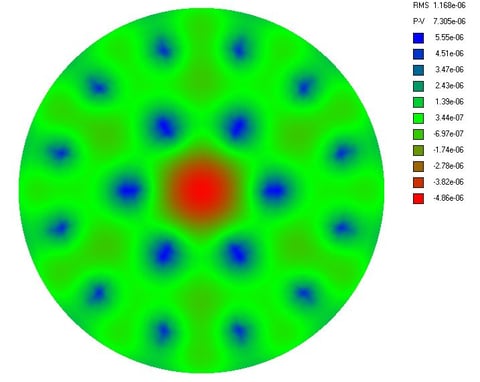

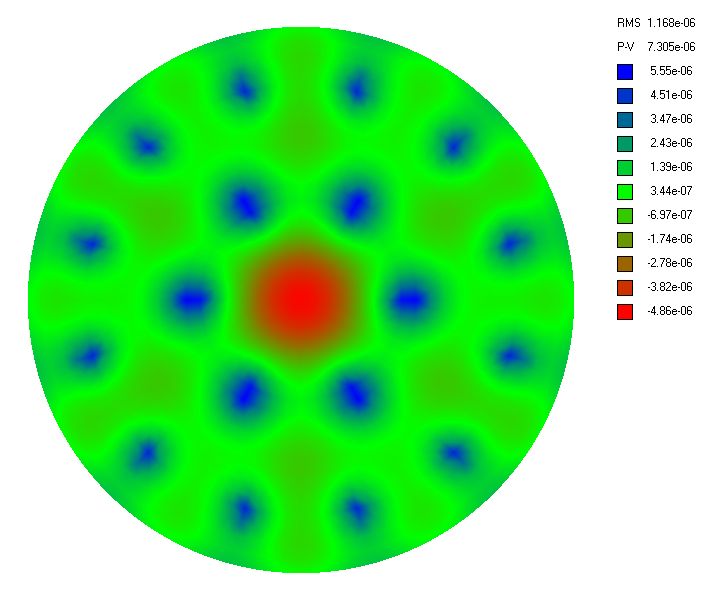

Ci-dessous la répartitions des contraintes dans le miroir.

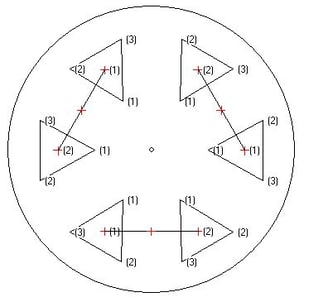

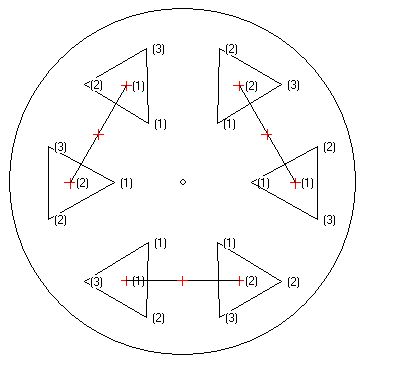

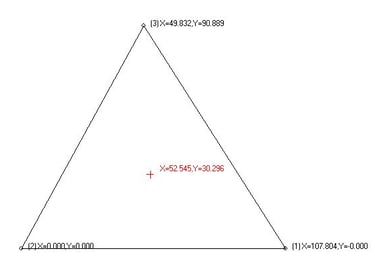

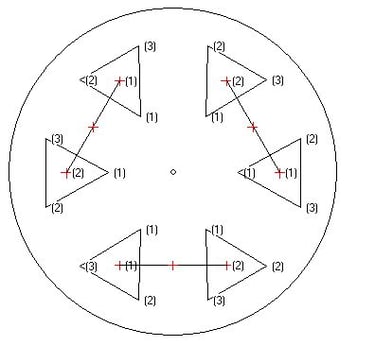

Ci-dessous la répartition des ponts d’appuis sous le miroir et la position des touches:

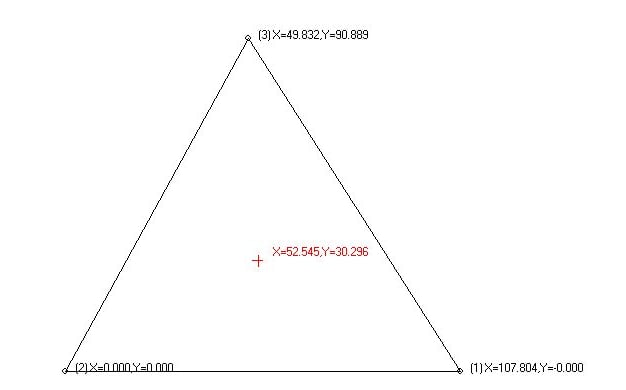

Afin de limiter les contraintes dans le miroir, un système de « balançoire » est prévu. Cela permet d’équilibrer au mieux la charge sur chaque point

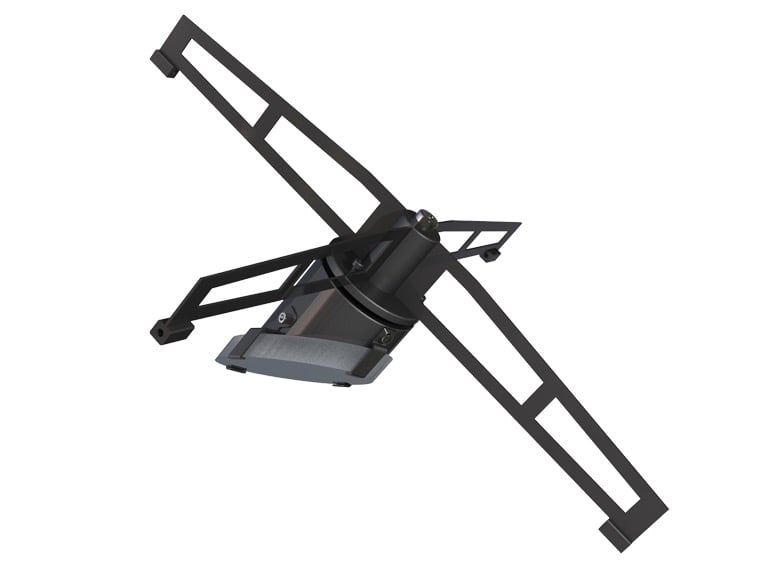

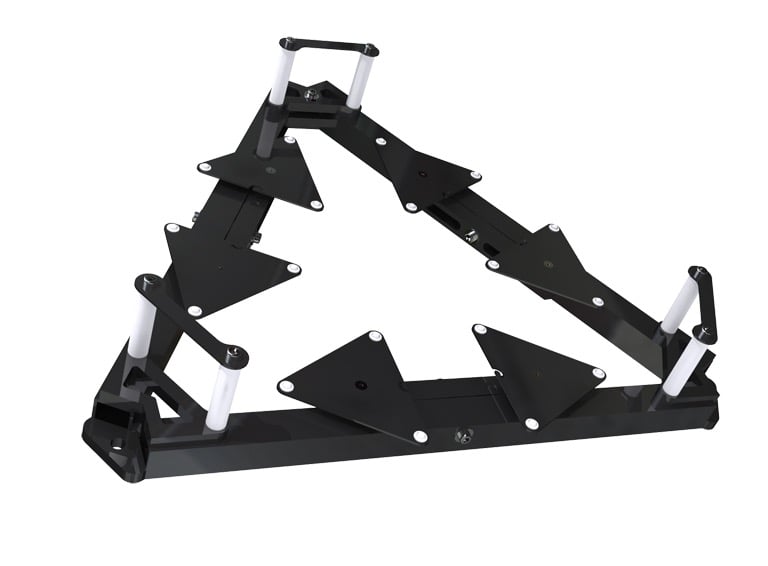

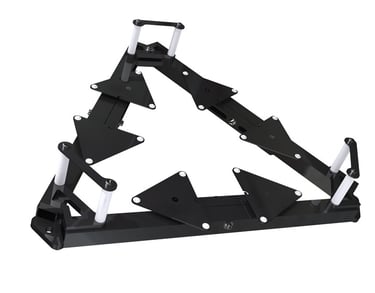

Notre conception du barillet :

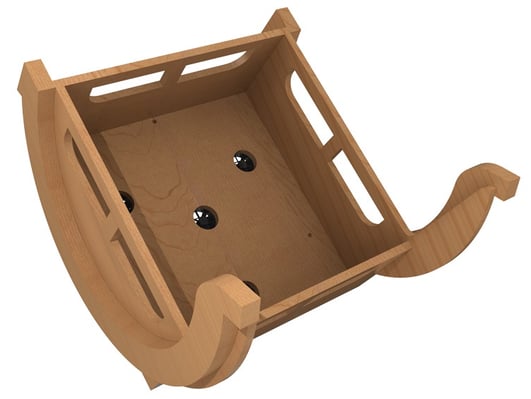

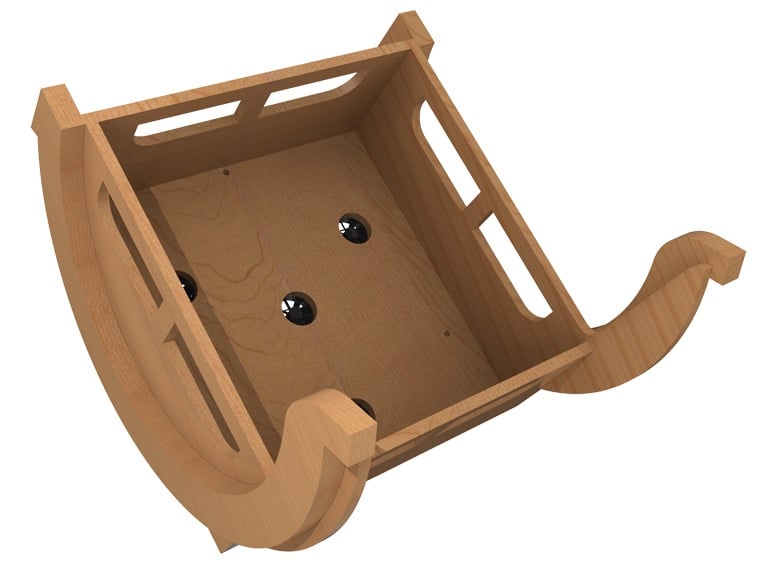

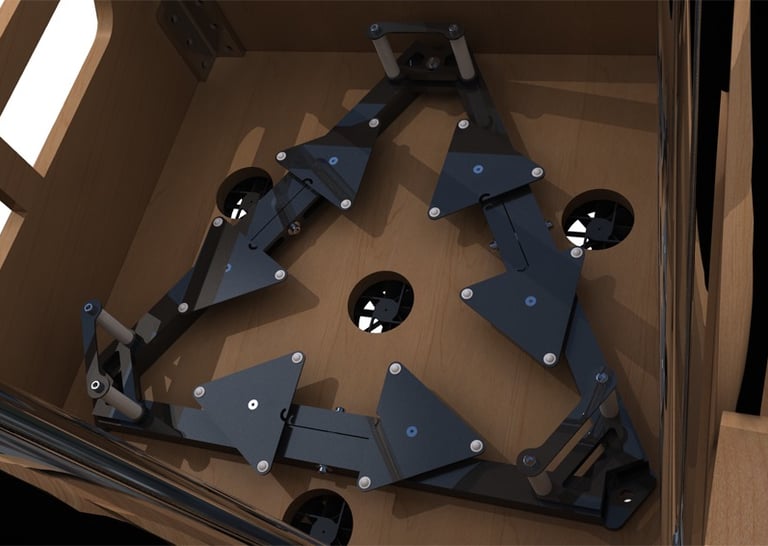

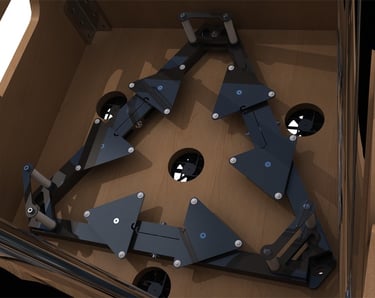

Une vue du barillet installé dans le socle (on devine les trous d’aération au fond avec trois ventilos de PC pour une mise en température plus rapide) :

L’araignée :

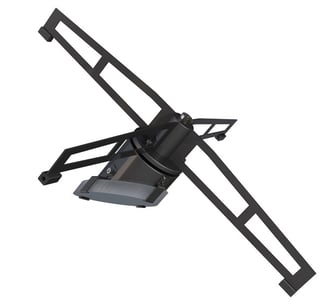

Une araignée à 4 branches (découpées laser) et une partie centrale usinée est prévue pour le miroir secondaire. Au centre, trois vis poussantes et une vis tirante pour le réglage. Aux extrémités des branches, un pavé taraudé pour la fixation et le centrage de l’ensemble.

Le socle :

En construction bois, celui-ci sera découpé un maximum en laser pour une meilleur précision. Une tôle inox servira de chemin de roulement pour la rotation en azimut, deux tôles inox seront collées pour la rotation en hauteur. Le tout en contact avec des patins en PA66 (type Ertalon).

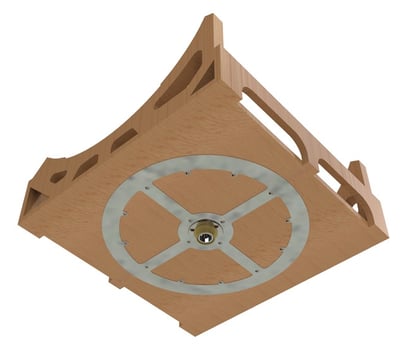

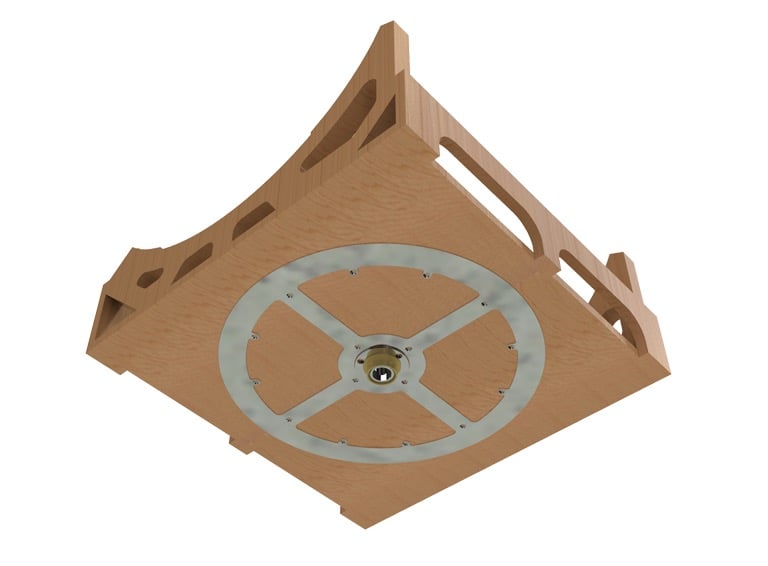

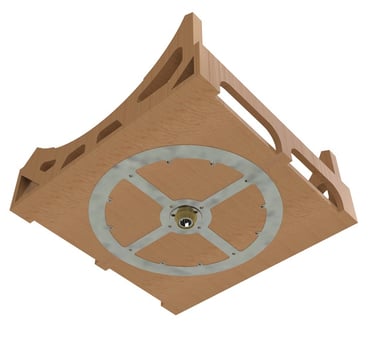

Une vue de la base avec les patins en PA66 (carré blanc) :

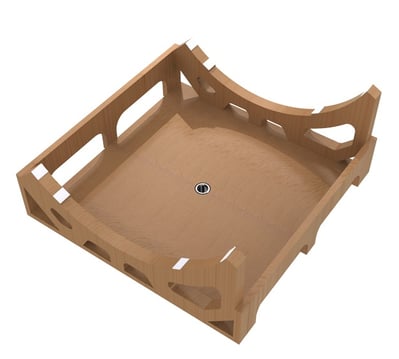

Et la vue du socle, avec soit des patins PA66, soit des roulements à rouleaux :

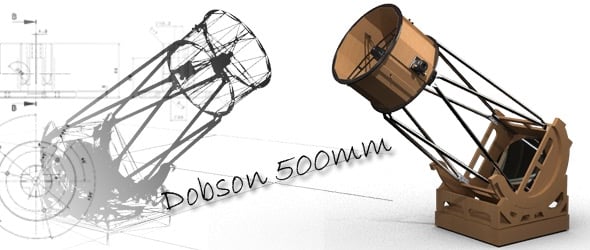

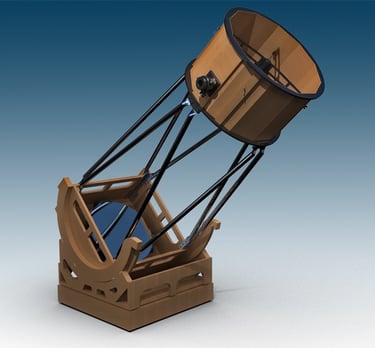

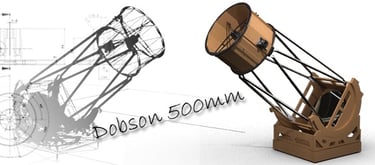

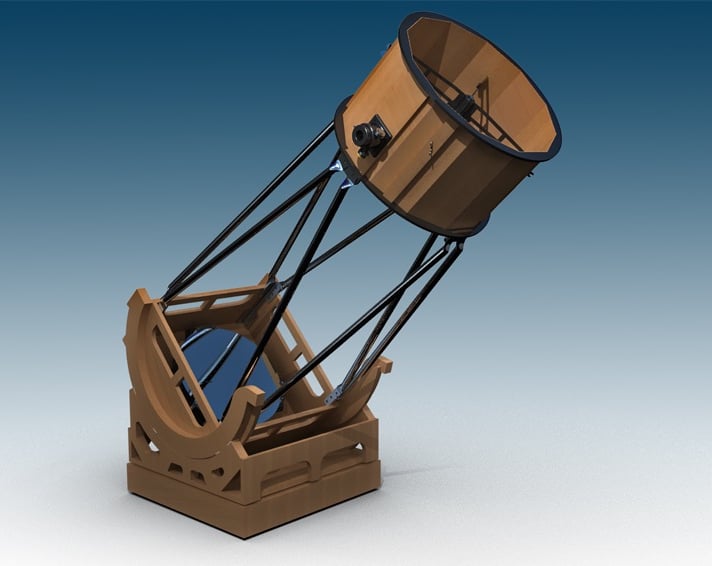

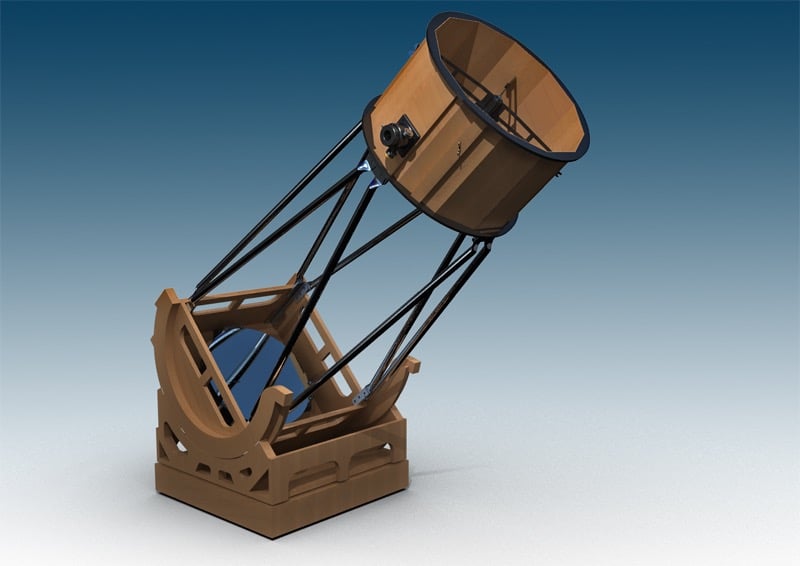

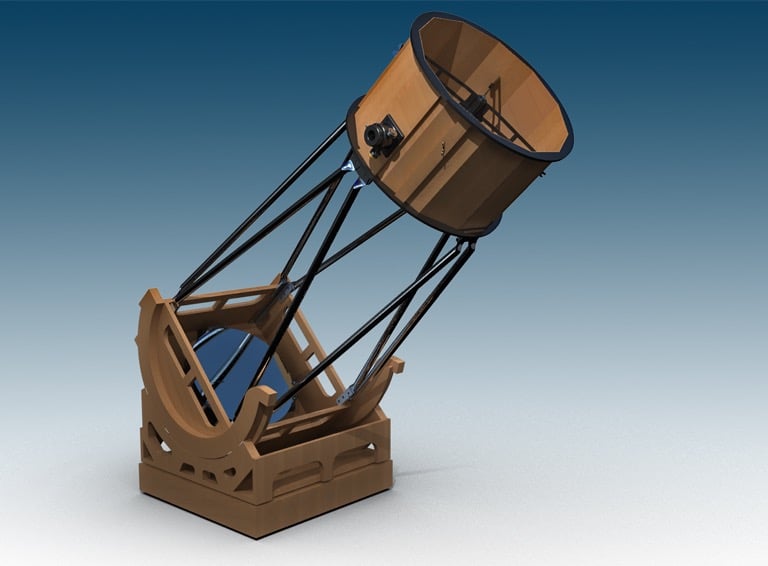

Vue générale du télescope :

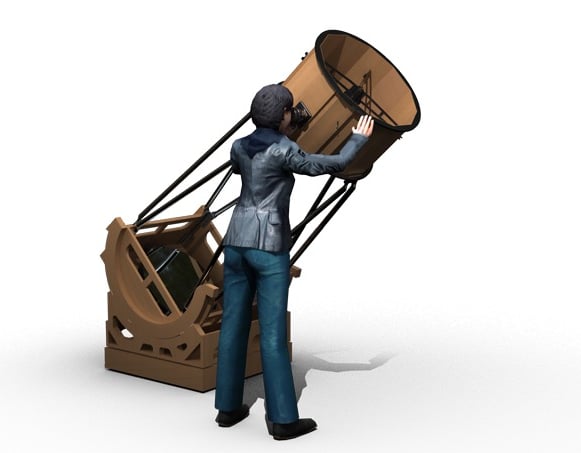

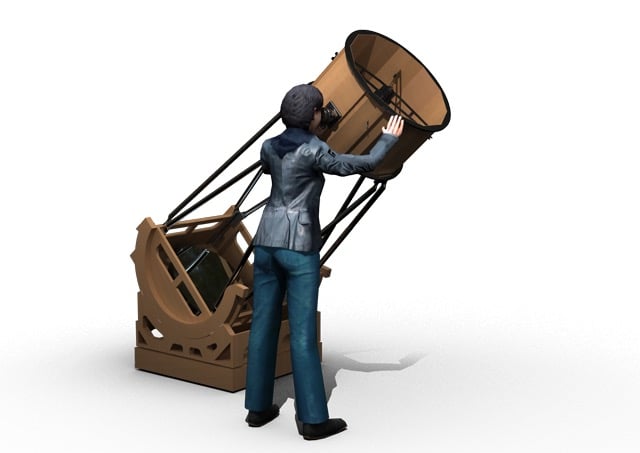

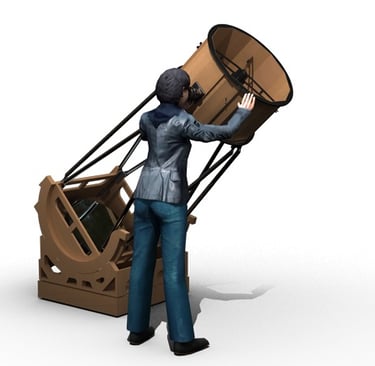

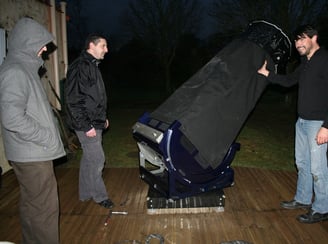

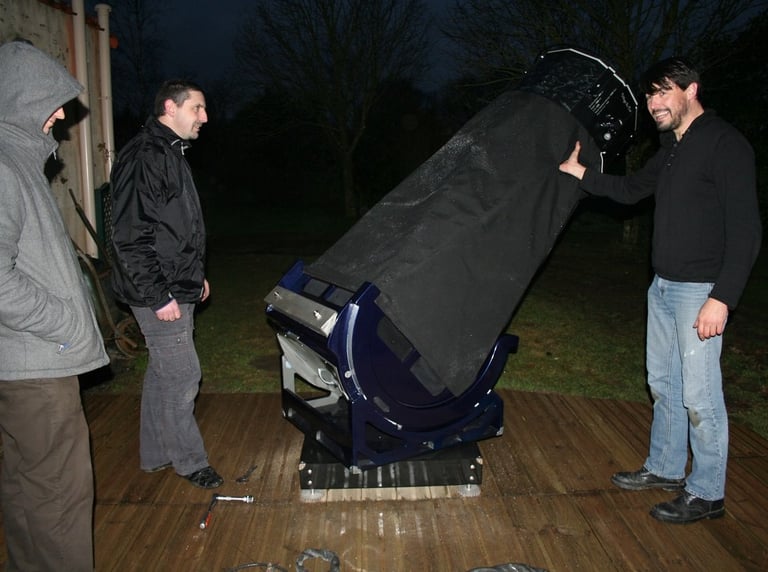

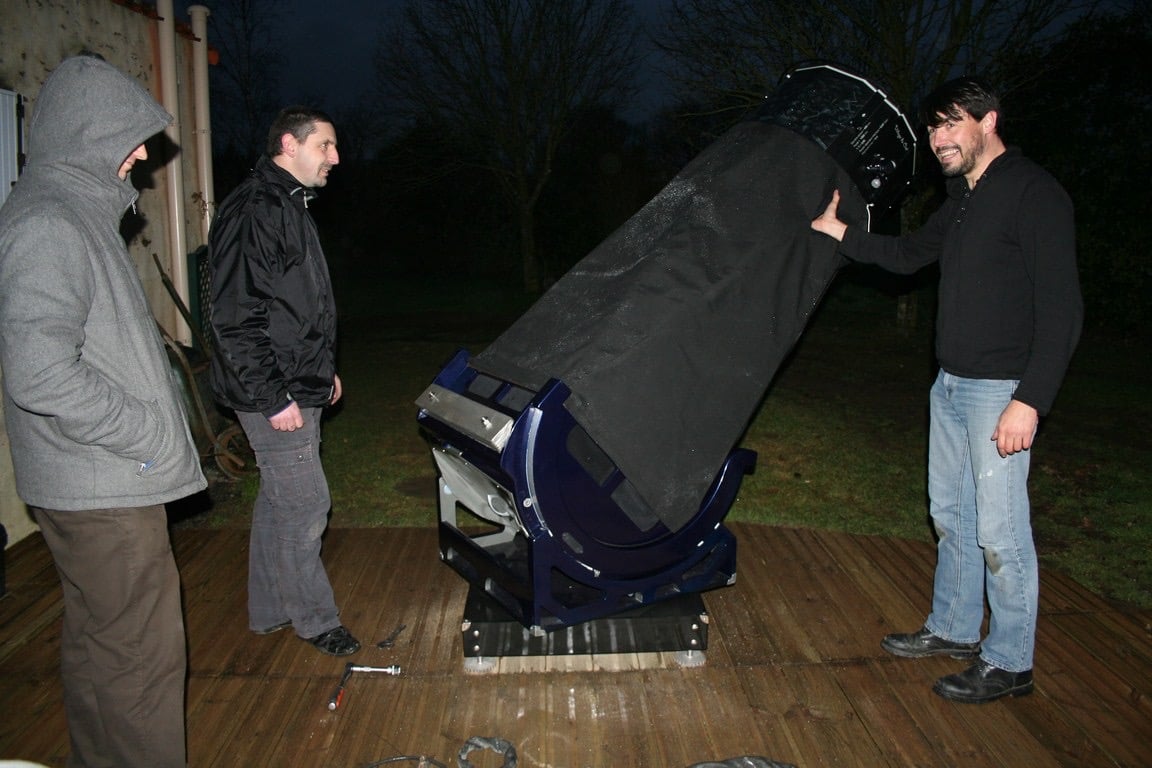

Vue générale + vue avec un personnage pour vous donner une idée de la taille de la bête :

Inauguration du Dobson 500mm le 24 Février 2012

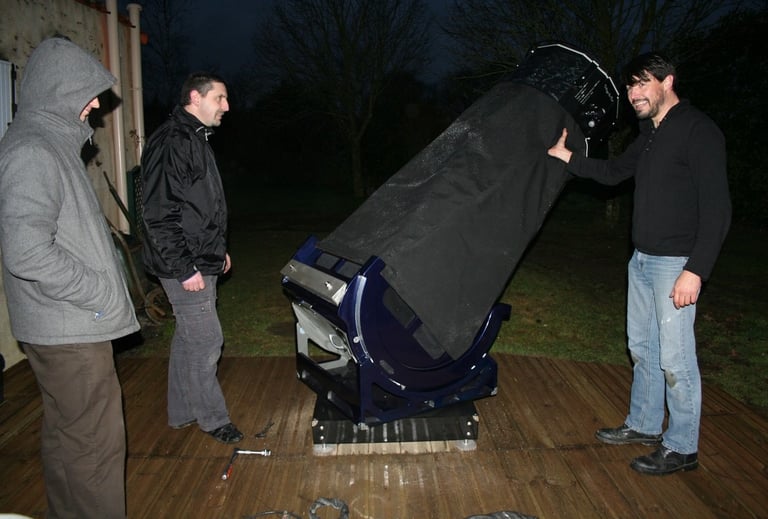

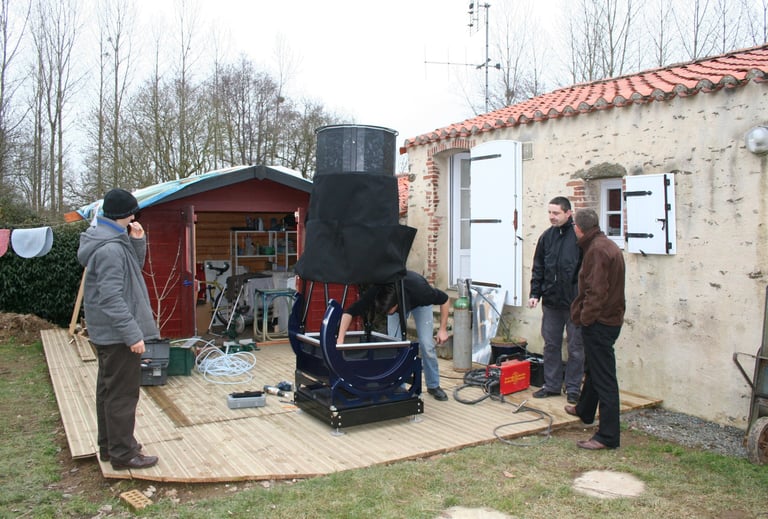

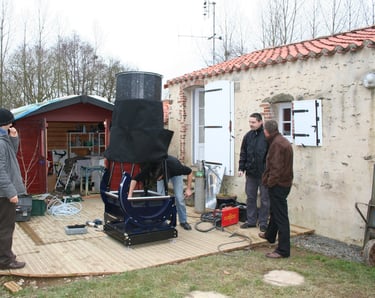

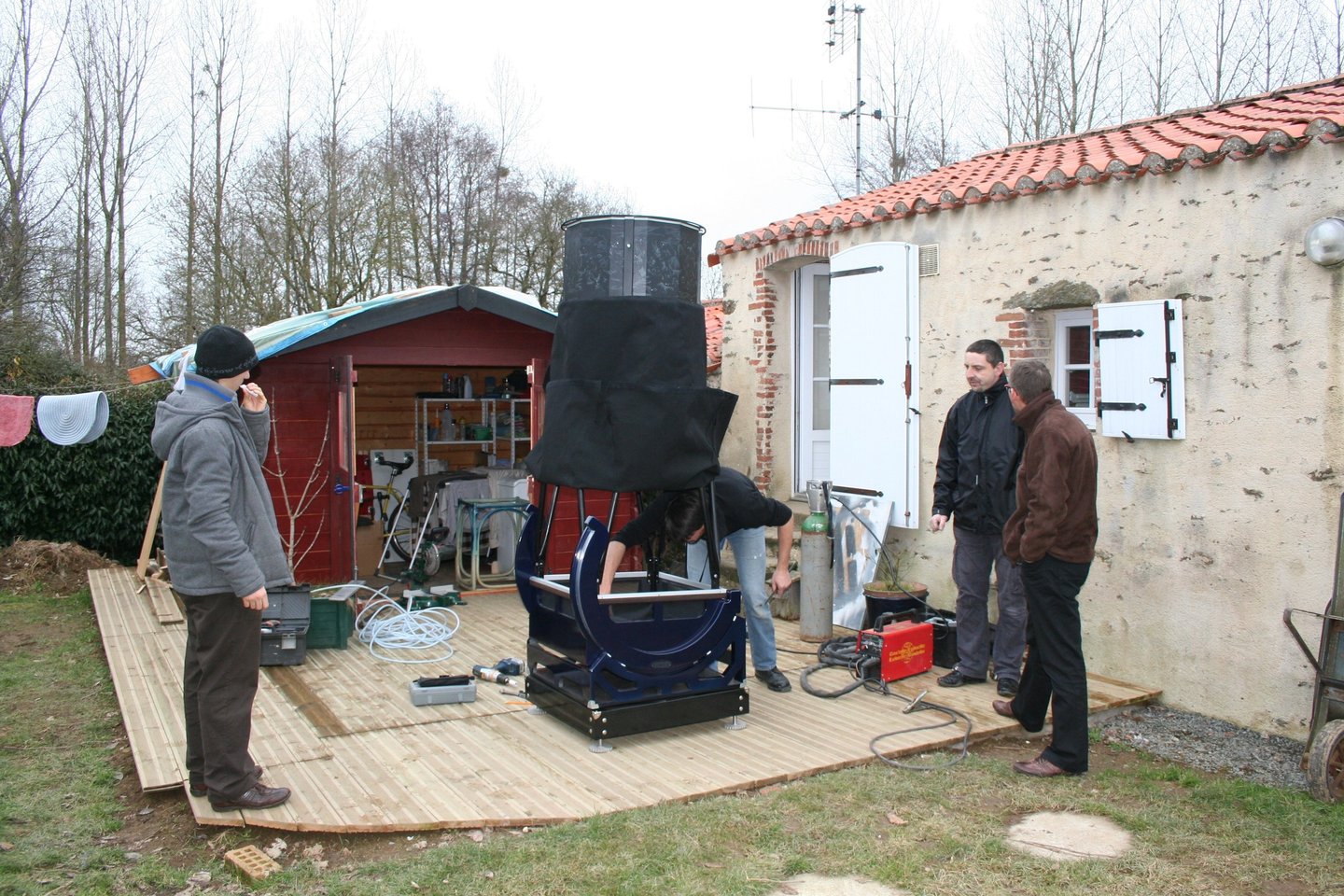

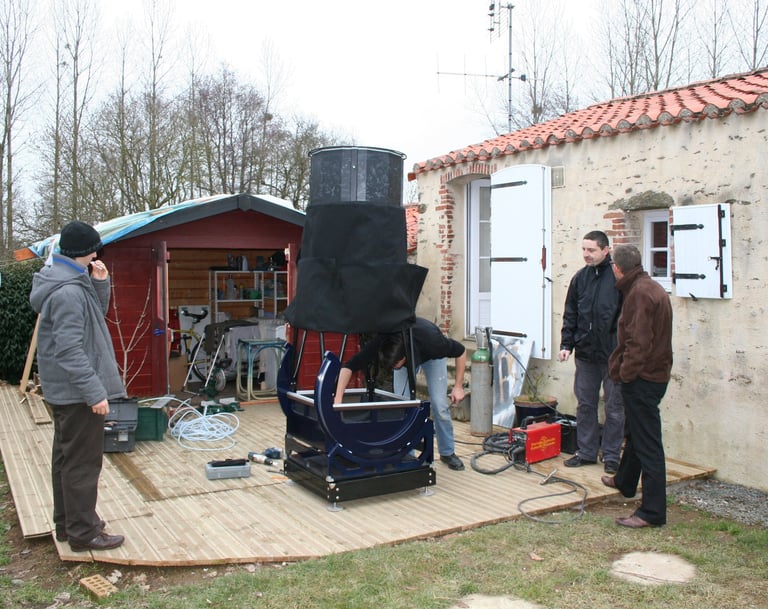

Quelques membres de l’association entourant le Dobson 500mm en cours de réalisation

Ca y est !!! Après de nombreuses péripéties et finitions réalisées depuis le lancement de ce projet il y a maintenant plus de 2 ans, ce Dobson 500mm conçu entièrement par nos soins (sauf l’achat des deux miroirs) voit enfin le jour… ou plutôt devrait-on dire la nuit ! Il an été officiellement inauguré le vendredi 24 février 2012 au Manoir des Sciences de Réaumur en Vendée. L’ensemble des partenaires ayant permis la réalisation de ce projet, ainsi que toutes personnes intéressées par le sujet (ou les activités de notre association) étaient conviés à cette soirée gratuite et ouverte a tous. Après une présentation des étapes du projet, l’inauguration de ce Dobson s’en ai suivi d’un pot avec quelques morceaux de musique (jazz manouche), joués par quelques membres de l’association St Michel Village du Ciel. Une observation de la voute céleste a ensuite eu lieu. La 1ère lumière reçue par cette merveille d’optique est très prometteuse pour la suite !
